Painel composite
Painel composite de alumínio para fachadas ventiladas e revestimentos arquitetónicos, com elevadas prestações mecânicas, grande planicidade, baixo peso e uma ampla gama de acabamentos sólidos, metálicos, especiais e madeira.
Painel composite | Janelas de alumínio e PVC Cortizo para habitação

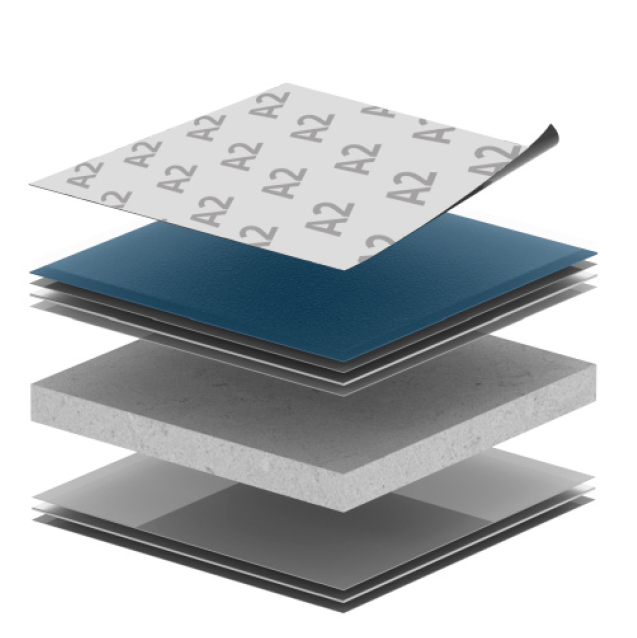

A2 incombustível
Alumínio 0,5 mm · Lacado PVDF 70/30 · Núcleo > 90 % mineral A2 · Alumínio 0,5 mm + Primer

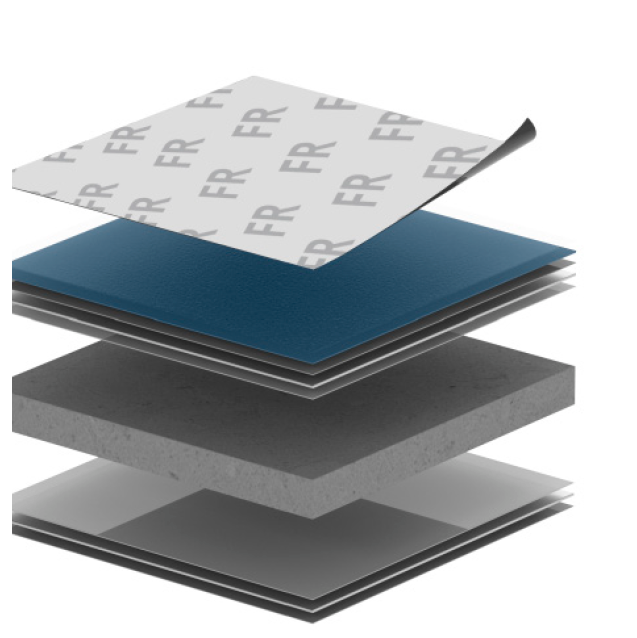

FR resistente ao fogo
Alumínio 0,5 mm · Lacado PVDF 70/30 · Núcleo > 70 % mineral A2 · Alumínio 0,5 mm + Primer
Informação técnica
Processos de maquinação

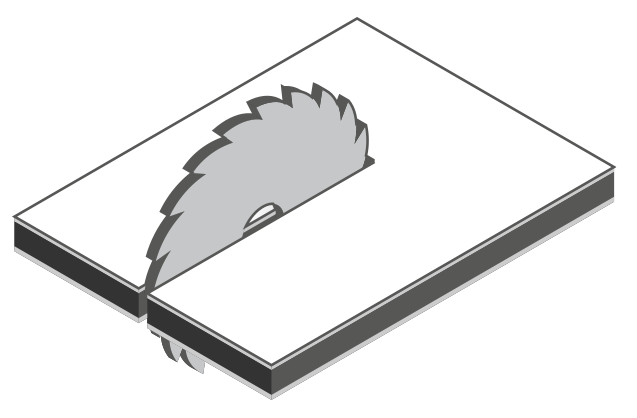

Corte

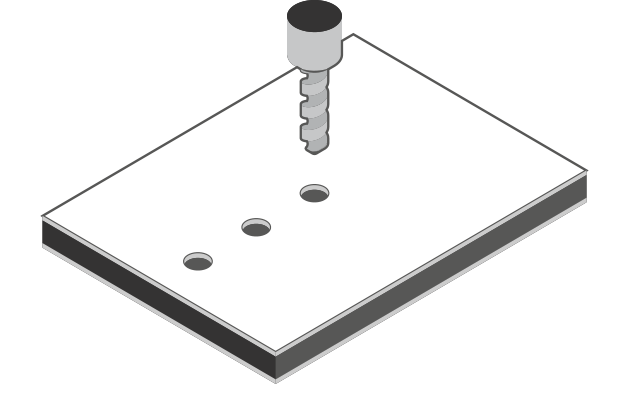

Furação

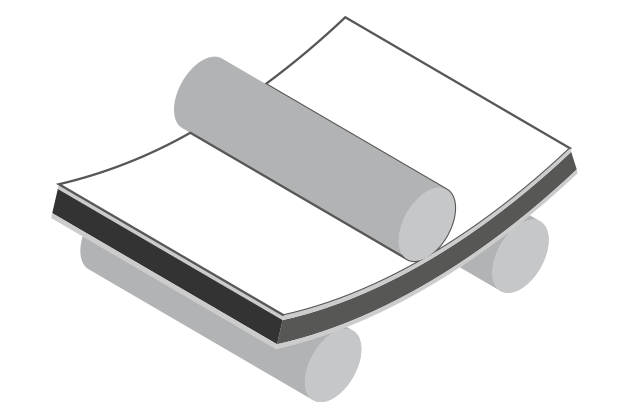

Curvatura

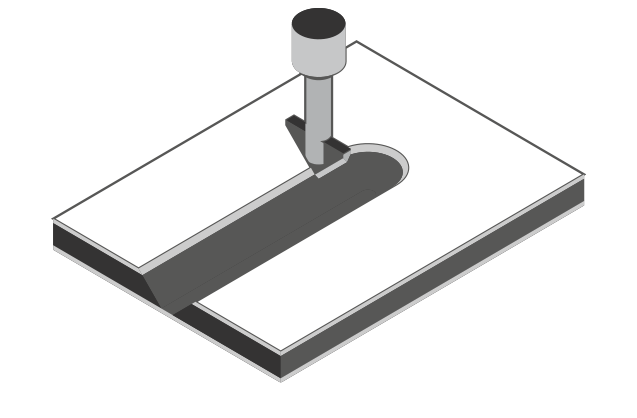

Fresagem

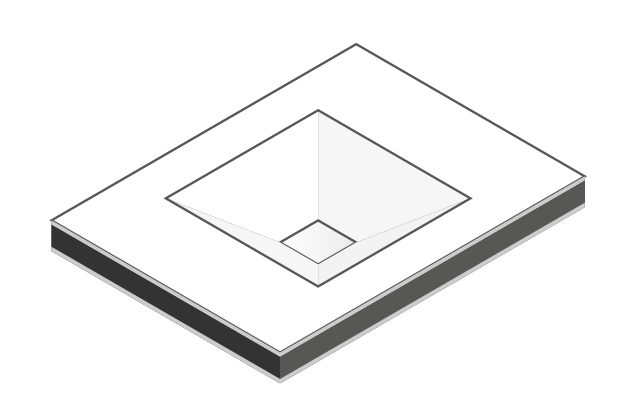

Estampagem

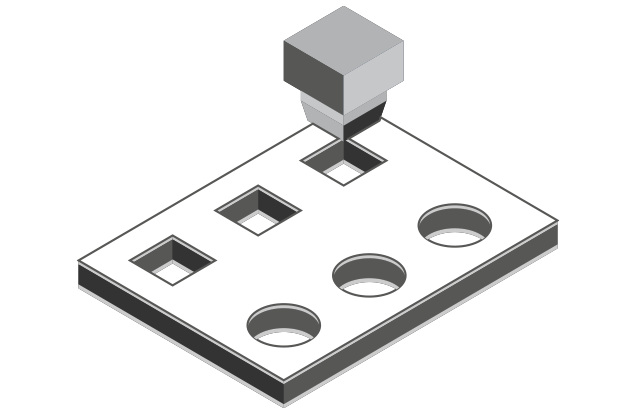

Puncionamento e corte por matriz

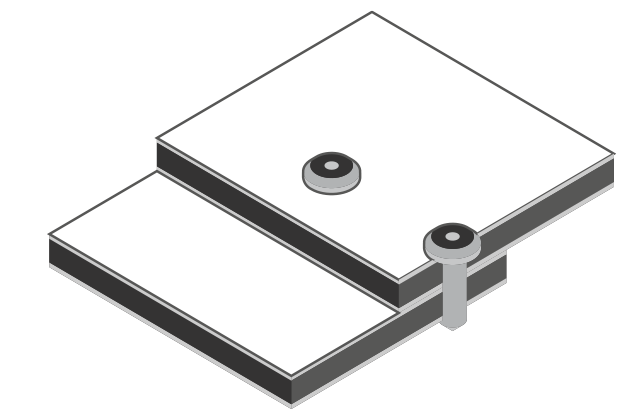

Rebitagem

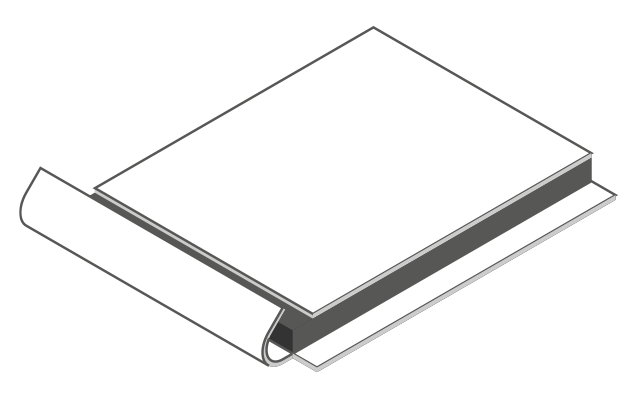

Orlagem

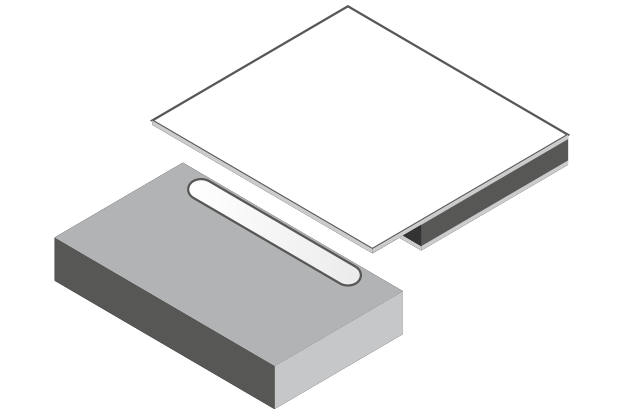

Colagem
Sistemas de fixação
Painel composite de alumínio para fachadas ventiladas e revestimentos arquitetónicos, com elevadas prestações mecânicas, grande planicidade, baixo peso e uma ampla gama de acabamentos sólidos, metálicos, especiais e madeira.

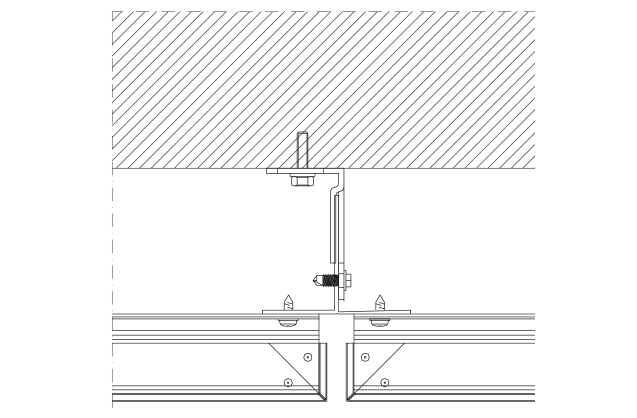

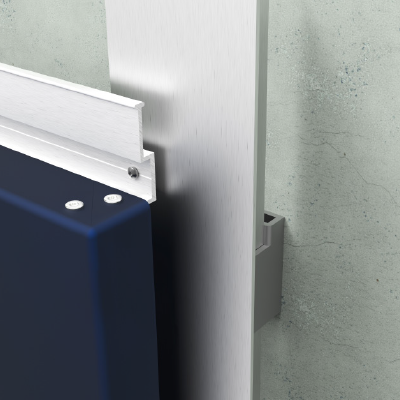

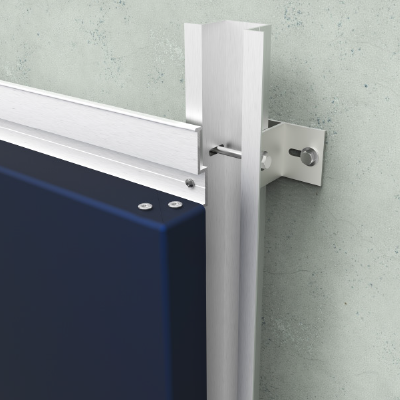

Sistema SZ (macho - fêmea)
Sistema macho-fêmea composto por dois perfis sobre os quais se ancoram as bandejas já conformadas, permitindo poupar tempo na montagem. Os separadores são fixados ao paramento vertical com buchas mecânicas especiais e recebem os montantes verticais em forma de ómega ou T.
Subestrutura perfil ómega
Fixações ocultas · Fachada com poucos vãos · Modulações horizontais · Permite curvatura
Subestrutura perfil ómega
Fixações ocultas · Fachada com poucos vãos · Modulações horizontais · Permite curvatura
Subestrutura perfil T
Fixações ocultas · Fachada com muitos vãos · Modulações verticais · Poupança de material e peso
Subestrutura perfil T
Fixações ocultas · Fachada com muitos vãos · Modulações verticais · Poupança de material e peso

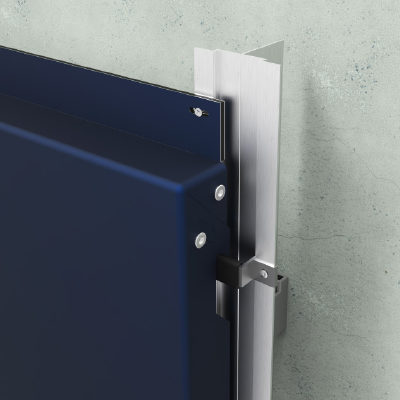

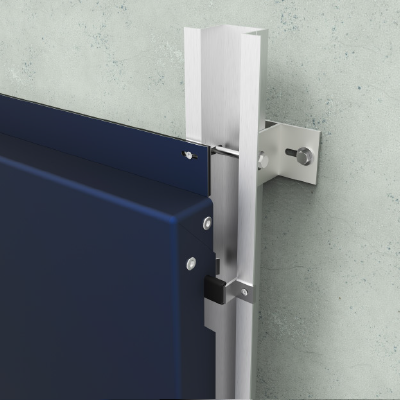

Sistema CH (suspensão)
Sistema de montagem cuja subestrutura suporta as bandejas de painel composite maquinadas, que assentam sobre peças de suspensão e são aparafusadas na aba superior a perfis montantes verticais ómega ou T.
Subestrutura perfil ómega
Fixações ocultas · Fachada com poucos vãos · Modulações horizontais · Permite curvatura
Subestrutura perfil ómega
Fixações ocultas · Fachada com poucos vãos · Modulações horizontais · Permite curvatura
Subestrutura perfil T
Fixações ocultas · Fachada com muitos vãos · Modulações verticais · Poupança de material e peso
Subestrutura perfil T
Fixações ocultas · Fachada com muitos vãos · Modulações verticais · Poupança de material e peso

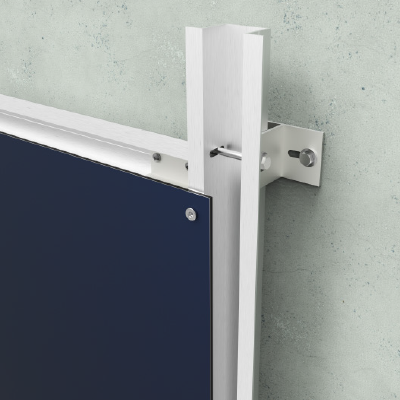

Sistema rebitado
Sistema de montagem com painel composite maquinado e fixado mecanicamente com rebites sobre perfis montantes verticais em forma de ómega ou T. Admite soluções com fixações visíveis e diferentes modulações de painel.
Subestrutura perfil ómega
Fixações visíveis · Todo o tipo de fachadas · Qualquer modulação de painel · Permite curvatura
Subestrutura perfil ómega
Fixações visíveis · Todo o tipo de fachadas · Qualquer modulação de painel · Permite curvatura
Subestrutura perfil T
Fixações ocultas · Fachada com muitos vãos · Modulações verticais · Poupança de material e peso
Subestrutura perfil T
Fixações ocultas · Fachada com muitos vãos · Modulações verticais · Poupança de material e peso

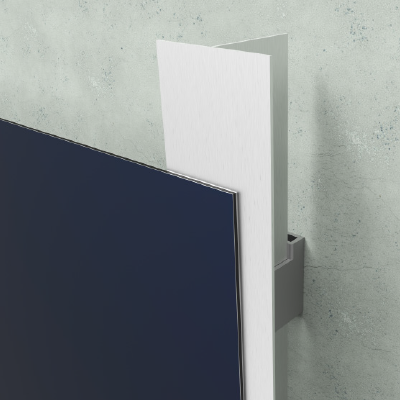

Sistema colado
Sistema de montagem com painel composite maquinado e fixado quimicamente sobre perfis montantes verticais em forma de T ou tubo, válido para fachadas com fixações ocultas e grande liberdade de modulação.
Subestrutura perfil T
Fixações ocultas · Todo o tipo de fachadas · Qualquer modulação de painel · Poupança de material e peso
Subestrutura perfil T
Fixações ocultas · Todo o tipo de fachadas · Qualquer modulação de painel · Poupança de material e peso

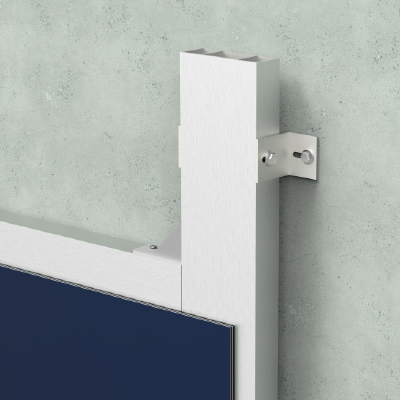

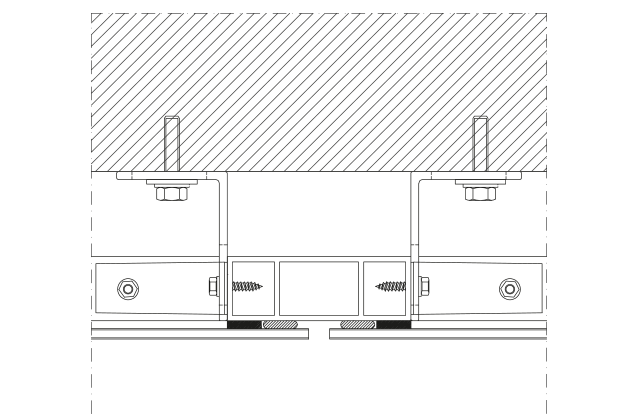

Subestrutura perfil tubo
Fixações ocultas · Todo o tipo de fachadas · Qualquer modulação de painel
Subestrutura perfil tubo
Fixações ocultas · Todo o tipo de fachadas · Qualquer modulação de painel
Especificações
| A2 | FR | |
|---|---|---|
| Densidade | 1,9 gr/cm³ | 1,6 - 1,8 gr/cm³ |
| Resistência ao fogo | A2 - S1, d0 | B - S1, d0 |
| Peso do painel | 8,3 kg/m² | 8,02 kg/m² |
| PvdF (70/30) | 25 - 40 µm * | 25 - 40 µm * |
| Brilho (60º) | 30 ± 5 * | 30 ± 5 * |
| Dureza | Min F | Min F |
| Peeling | Sem perda de aderência | ≥ 7 N/mm |
| Aderência | Sem perda de aderência | Sem perda de aderência |
| Módulo elástico (E) | 70000 N/mm² | 70000 N/mm² |
| Limite elástico (Rp 0.2) | ≥ 80 N/mm² | ≥ 80 N/mm² |
| Carga de rotura (Rm) | 125 ≤ Rm ≤ 240 N/mm² | 125 ≤ Rm ≤ 240 N/mm² |
| Alongamento (A) | ≥ 2 % | ≥ 2 % |
| Resistência ao impacto | 4 Joules / GT0 | 4 Joules / GT0 |
| Resistência química | 5% HCL sem alterações | 5% HCL sem alterações |
| Temperatura de utilização | -40 / +80 ºC | -40 / +80 ºC |
* Valores padrão; poderão ser aceites outros valores se o acabamento assim o exigir e não afetar a qualidade do produto.
Certificações
