Facade ST 52
Facade system in which the glass is bonded with structural silicone to an aluminium frame fixed to the supporting profiles. ST 52 delivers an all-glass exterior appearance with an open cavity, perimeter EPDM gaskets and overlapping seals to reinforce module watertightness.
52 mm structural facade with an all-glass exterior appearance
Facade system in which the glass is bonded with structural silicone to an aluminium frame fixed to the supporting profiles. ST 52 delivers an all-glass exterior appearance with an open cavity, perimeter EPDM gaskets and overlapping seals to reinforce module watertightness.
FacadesFacade ST 52
FeaturesUcw ≥ 0,7 W/m²K
AEVAE / RE1500
System detailsSección vista 52 mm
Technical system information
Features
Transmitancia: Ucw ≥ 0,7 W/m²K
Permeabilidad al aire: Clase AE
Estanqueidad al agua: Clase RE1500
Resistencia al viento: apto, carga de diseño 2000 Pa y carga de seguridad 3000 Pa
System details

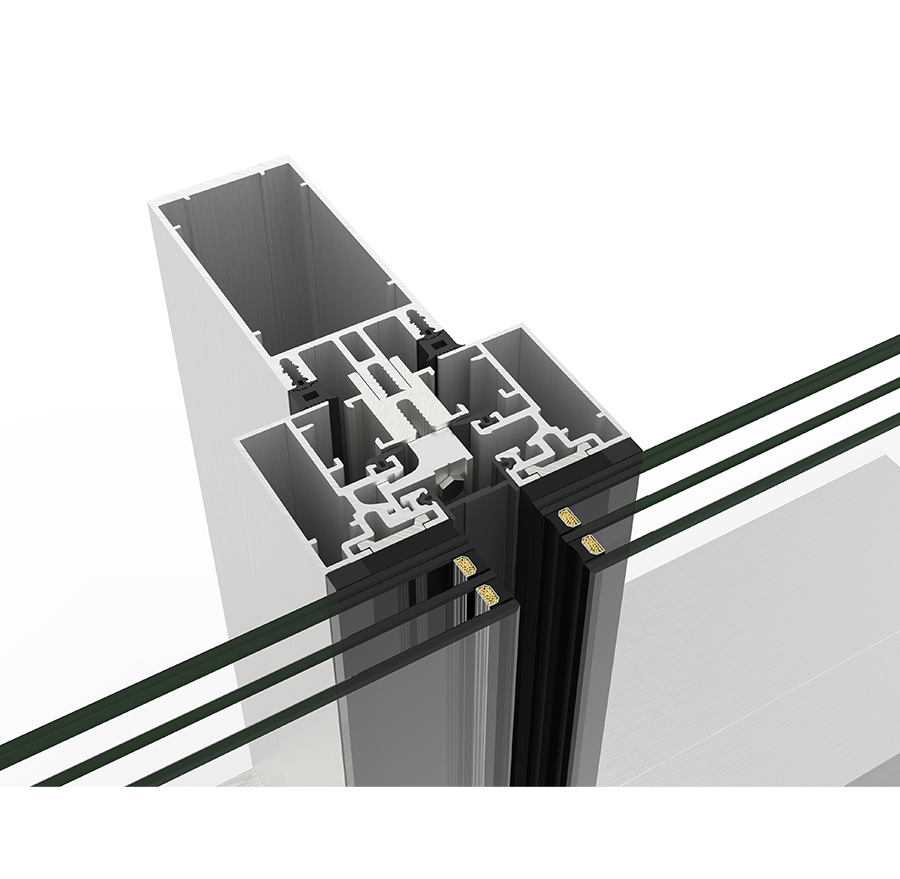

Vidrio adherido con silicona estructural sobre bastidor de aluminio

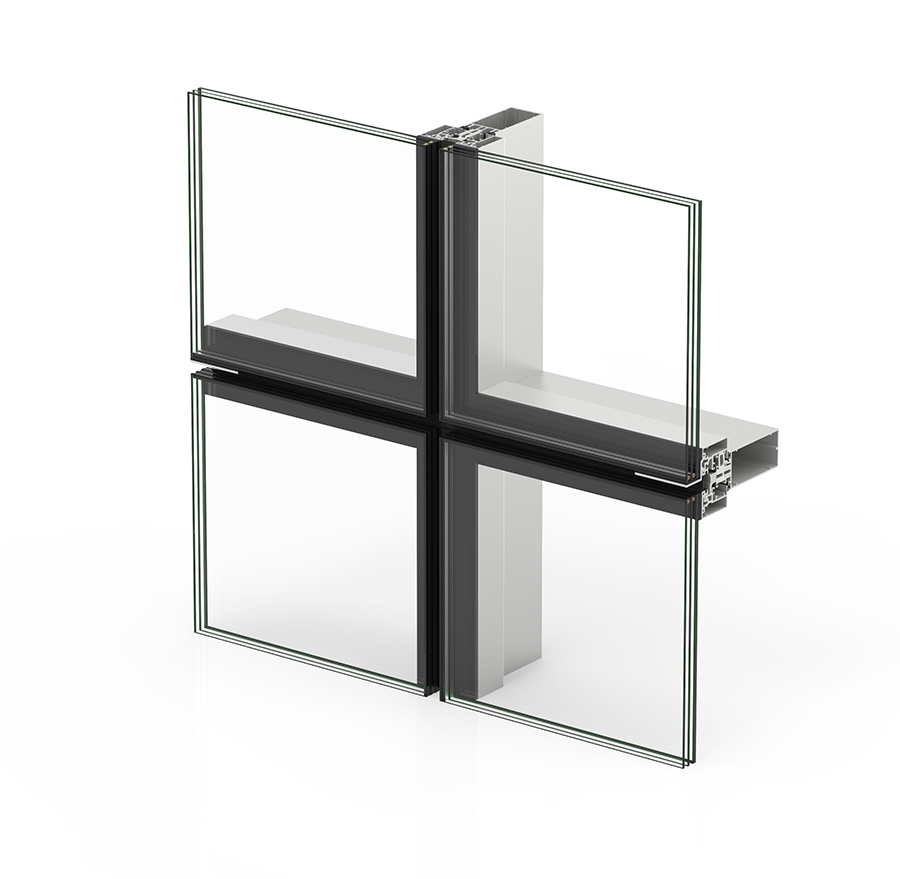

Estética exterior de solo vidrio con muro de fosa abierta
Junta de EPDM instalada perimetralmente en cada módulo
Cierre de la fosa mediante solape entre juntas
Sección vista interior de 52 mm para montantes y travesaños
Acristalamiento máx. 38 mm / mín. 6 mm
Sección vista interior: montante 52 mm y travesaño 52 mm
Espesor de perfilería: montante 2,1 y 3,0 mm; travesaño 2,1 mm
Ensayo de referencia AEV 3,00 x 3,50 m
Certificación británica CWCT
Opening possibilities
Apertura exterior
Proyectante
Ancho máx. 2500 mm / mín. 500 mm
Alto máx. 2500 mm / mín. 650 mm
Peso máx.: 180 kg apertura proyectante / 350 kg fijos

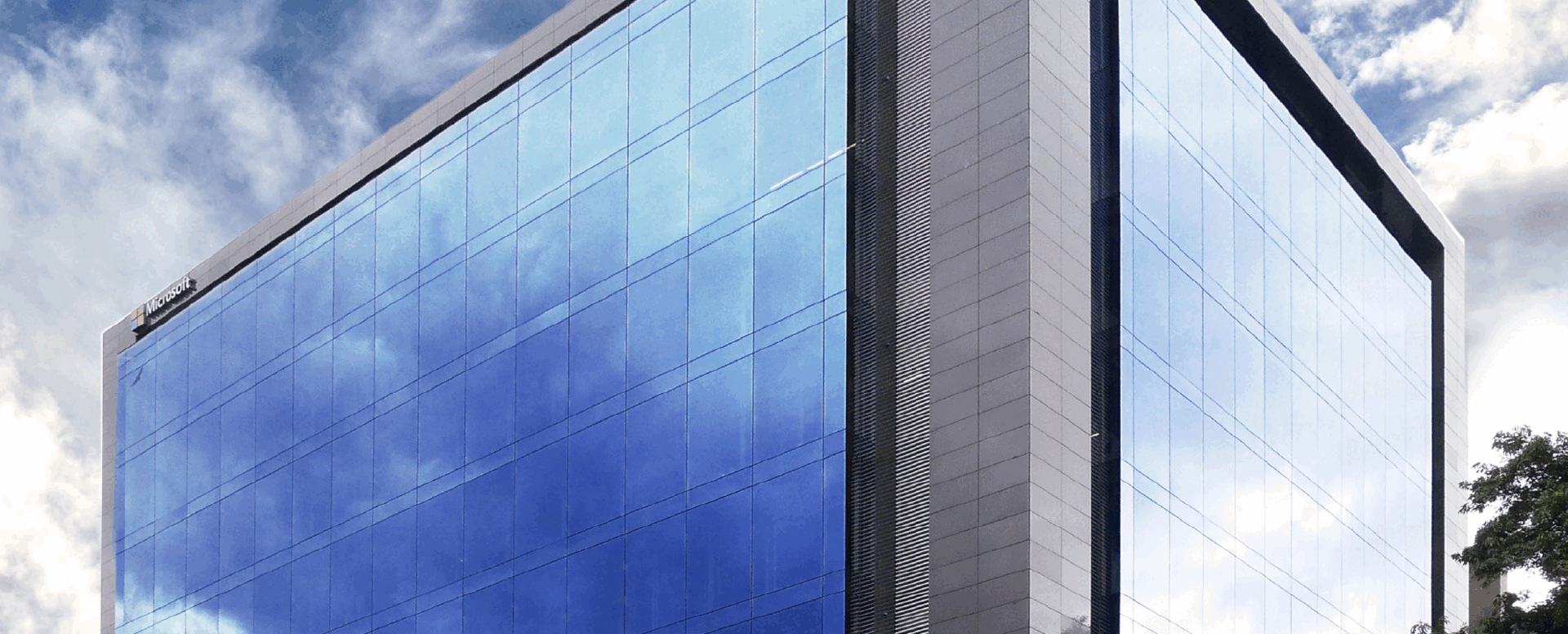

System gallery
